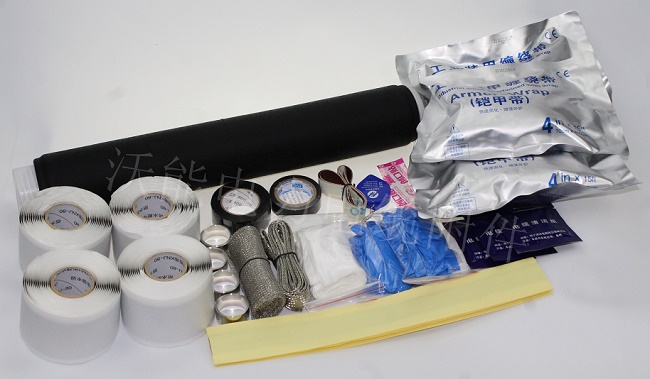

20kv单芯冷缩中间接头

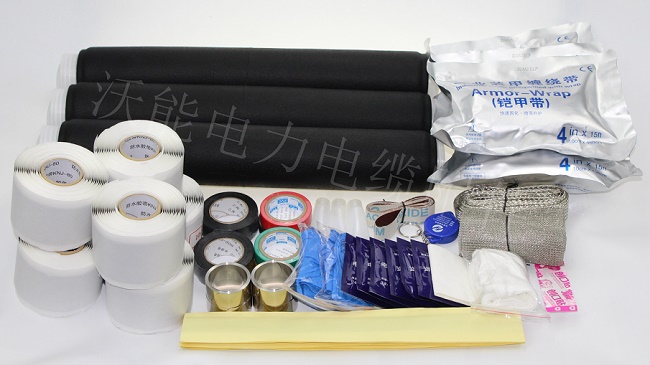

20kv三芯冷缩中间接头
单芯冷缩中间接头 | ||
电压等级 | 型号 | 适用电缆截面(mm2) |
12/24kV | JLS-20/1.1 | 35-70 |
JLS-20/1.2 | 95-185 | |
JLS-20/1.3 | 240-400 | |
JLS-20/1.4 | 500-800 | |
三芯冷缩中间接头 | ||
电压等级 | 型号 | 适用电缆截面(mm2) |
12/24kV | JLS-20/3.1 | 35-70 |
JLS-20/3.2 | 95-185 | |
JLS-20/3.3 | 240-400 | |
JLS-20/3.4 | 500-800 |
序号 | 试验项目 | 试验条件及标准 | 试验结果 | |
1 | 工频耐压 | 54kV5min 不闪络、不击穿 | 通过 | |
2 | 局部放电 | 在20kV下,放电量≤10pc | 通过 | |
3 | 冲击电压试验 | 125kV,±10次 不闪络、不击穿 | 不击穿、不闪络 | |
4 | 恒压负荷循环(在空气中) | 导体施加电压35kV,并加热至(95-100)°C。其中温度稳定2h,冷却3h,共3次循环。 | 不击穿及由以下试验评定试验结果 | |
5 | 局部放电(正常运行时导体最高温加5-10°C) | 在20kV下,放电量≤10pc | 通过 | |
6 | 恒压负荷循环试验 | 导体施加电压35kV,并加热至(95-100)°C。其中温度稳定2h,冷却3h,共60次循环。(30次在空气中,30次在水中) | 不击穿及由以下试验评定试验结果 | |
7 | 局部放电(正常运行时导体最高温加5-10°C和环境温度下) | 在20kV下,放电量≤10pc | 通过 | |
8 | 热稳定试验 | 在23kA下,短路2次,无可见损伤 | 通过 | |
9 | 动稳定试验 | 在81kA下,短路1次,无可见损伤 | 通过 | |
10 | 冲击电压试验 | 125kV,±10次 | 不击穿、不闪络 | |
11 | 交流耐压 | 30kV,15min. | 不击穿、不闪络 | |
12 | 潮湿试验 | 15kV,300h | 不发生击穿、闪络和过电流释放 | |
13 | 盐雾试验 | 15kV,1000h | 不发生击穿、闪络和过电流释放 |
