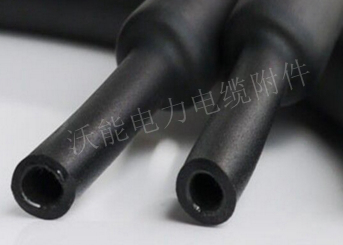

SBG双壁内胶热缩套管
SBG双壁内胶热缩套管
SBG双壁内胶热缩套管外层采用优质、柔软的交联聚烯烃材料，内层热熔胶复合加工而成。外层材料具有绝缘防腐、耐磨等优点，内层具有低熔点、防水、密封和高粘接性等优点。中等壁厚，在保持柔软性的同时，提高了机械保护强度，广泛应用于电子设备的接线防水、防漏气；电线分支处的防腐保护，电线电缆的修补，水泵和潜水泵的接线防水等场合。
性能特点：
●收缩比率：3：1
●耐压等级：600V
●环保标准：符合欧盟RoHS环保指令要求。
●标准颜色：黑色、红色、黄色、蓝色、绿色、透明
温度范围
●连续使用温度：-45℃～125℃
●最低起始收缩温度：80℃
●最低完全收缩温度：120℃
性能指标
试项目 | 测试方法 | 性能指标 |
工作温度 | IEC216 | -55℃~110℃ |
拉伸强度 | ASTMD2671 | ≥12Map |
断裂伸长率 | ASTMD2671 | ≥400% |
纵向收缩率 | UL224 | ±5% |
偏心率 | ASTMD2671 | ＜30% |
热老化（158℃/168hrs） 拉伸强度 断裂伸长率 | ASTMD2671 | ≥10 Map ≥300% |
耐应力开裂（50℃） | ASTMD1693 | 无裂缝 |
击穿强度 | IEC243 | ＞20KV/mm |
20℃体积电阻率 | IEC93 | ≥1x 101Ω . cm |
介电强度 | IEC243 | ≥20KV/mm |
铜稳定性 | ASTMD2671 | 通过 |
热熔胶 | ||
吸水率 | ISO62 | ＜0.2% |
软化点 | ASTMDE28 | 85℃ |
剥离强度（PE） | ASTMD2671 | 4N/cm |
抗菌性 | ISO846 | 通过 |
产品规格
标准尺寸 （mm） | 收缩前尺寸(mm) | 收缩后尺寸(mm) | 胶层厚度（mm） | ||
内径(D) | 壁厚(mm) | 内径(D) | 壁厚(T) | ||
Ф3.2/0.65 | 3.6±0.4 | ≥0.35 | 0.65 | 0.95 | 0.35 |
Ф4.8/1.5 | 5.2±0.4 | ≥0.45 | 1.50 | 1.10 | 0.60 |
Ф6.4/2.0 | 6.8±0.4 | ≥0.45 | 2.00 | 1.20 | 0.65 |
Φ7.0/2.5 | 7.4±0.4 | ≥0.45 | 2.50 | 1.25 | 0.65 |
Φ9.5/3.0 | 10.0±0.4 | ≥0.50 | 3.00 | 1.30 | 0.65 |
Φ12.7/4.0 | 13.2±0.4 | ≥0.55 | 4.00 | 1.40 | 0.75 |
Φ15.0/5.0 | 15.5±0.4 | ≥0.60 | 5.00 | 1.50 | 0.75 |
Φ19.0/6.0 | 19.5±0.5 | ≥0.65 | 6.00 | 1.60 | 0.80 |
Φ24.0/8.0 | 24.5±0.5 | 0.80±0.05 | 8.00 | 2.00 | 0.90 |
Φ30.0/10.0 | 30.1±0.5 | 0.85±0.05 | 10.00 | 2.20 | 0.90 |
Φ40.0/13.0 | 40.0±0.5 | 0.90±0.05 | 13.00 | 2.50 | 1.00 |
Φ50.0/17.0 | 50.0±0.5 | 1.00±0.05 | 17.00 | 2.80 | 1.20 |
Φ70.0/23.0 | 70.0±0.5 | 1.10±0.05 | 23.00 | 3.20 | 1.30 |
