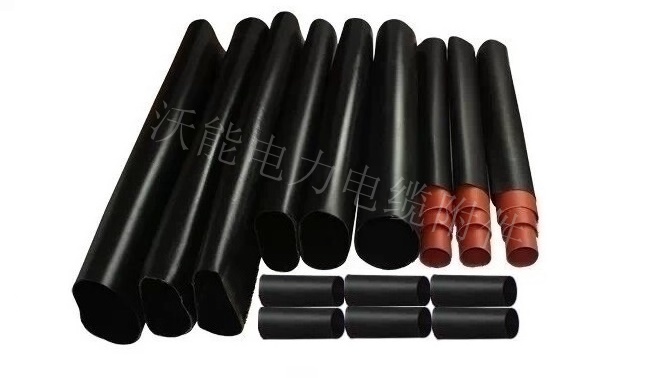

35kv热缩中间接头
35kv热缩三芯中间接头
| 产品名称 | 型号规格 | 适用电缆截面 |
| 35kV单芯中间连接 | JSY-35 / 1.1 | 50-120 |
| JSY-35 / 1.2 | 150-300 | |
| JSY-35 / 1.3 | 400-500 | |
| 35kV三芯中间连接 | JSY-35 / 3.1 | 50-120 |
| JSY-35 / 3.2 | 150-300 | |
| JSY-35 / 3.3 | 400-500 |
产品技术指标
| 项目 | 试验项目 | 标准要求 | 实验结果 | 结论 |
| 35kV 中间头 | 工频耐压 | 105kV，不闪络、不击穿 | 105kV，1min未闪络、未击穿 | 通过 |
| 局部放电试验 | 39kV≤10pC | 39kV时4pC | 通过 | |
| 负荷循环试验，3个周期 | 5h加热时，3h冷却，加热时，导体温度为95℃ | 导体温度95℃下共经受3个循环 | 由以下试验评定 | |
| 局部放电试验 | 39kV时放电量≤10pC | 39kV时4pC | 通过 | |
| 冲击电压试验 | 250kV，正负极性各10次，允许闪络一次，但不记入总试验次数 | 250kV，未闪络、未击穿 | 通过 | |
| 负极性直流电压试验 | 156kV/15min，不闪络、不击穿 | 156kV/15min未闪络、未击穿 | 通过 | |
| 4 h工频电压试验 | 104kV/4h不闪络、不击穿 | 104kV/4h，未闪络、未击穿 | 通过 |
检测依据：JB 8144-195 IEC 60502
