35kv冷缩终端

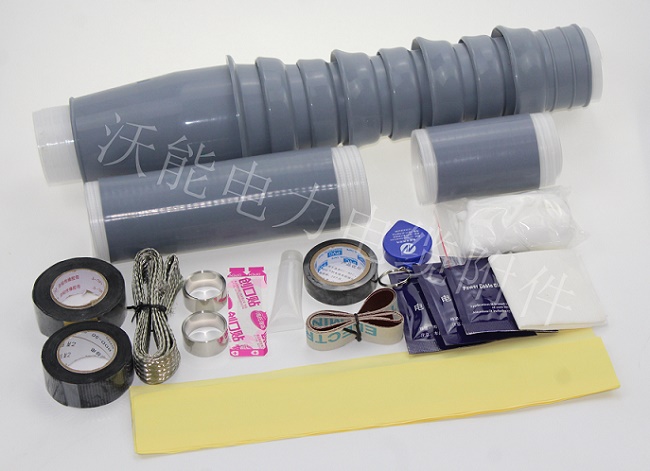

35kv单芯冷缩户外终端

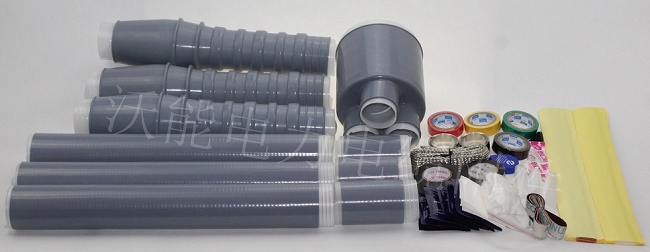

35kv三芯冷缩户内终端

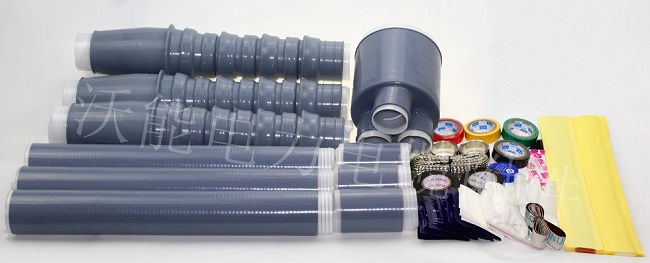

35kv三芯冷缩户外终端
| 单芯电缆终端选型表 | |||
| 26/35kV | 户内订购型号 | 户外订购型号 | 适用电缆截面(mm2) |
| NLS-35/1.1 | WLS-35/1.1 | 50-95 | |
| NLS-35/1.2 | WLS-35/1.2 | 120-185 | |
| NLS-35/1.3 | WLS-35/1.3 | 240-400 | |
| 三芯电缆终端选型表 | |||
| 26/35kV | 户内订购型号 | 户外订购型号 | 适用电缆截面(mm2) |
| NLS-35/3.1 | WLS-35/3.1 | 50-95 | |
| NLS-35/3.2 | WLS-35/3.2 | 120-185 | |
| NLS-35/3.3 | WLS-35/3.3 | 240-400 | |
| 序号 | 试验项目 | 试验条件及标准 | 试验结果 |
| 1 | 工频耐压 | 105kV1min 不闪络、不击穿 | 通过 |
| 2 | 局部放电 | 在39kV下，放电量≤10pc | 通过 |
| 3 | 恒压负荷循环（在空气中） | 导体施加电压23kV，并加热至（95-100）°C。其中温度稳定2h，冷却3h，共3次循环。 | 不击穿及由以下试验评定试验结果 |
| 4 | 冲击电压试验 | 250kV，±10次 不闪络、不击穿 | 不击穿、不闪络 |
| 5 | 直流耐压 | 156kV，15min | 不击穿、不闪络 |
| 6 | 交流耐压 | 104kV,4h | 不击穿、不闪络 |
