10kv冷缩终端

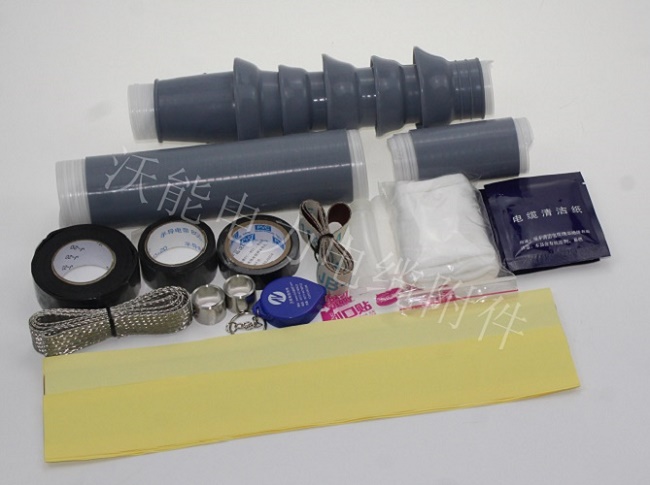

10k单芯冷缩户外终端

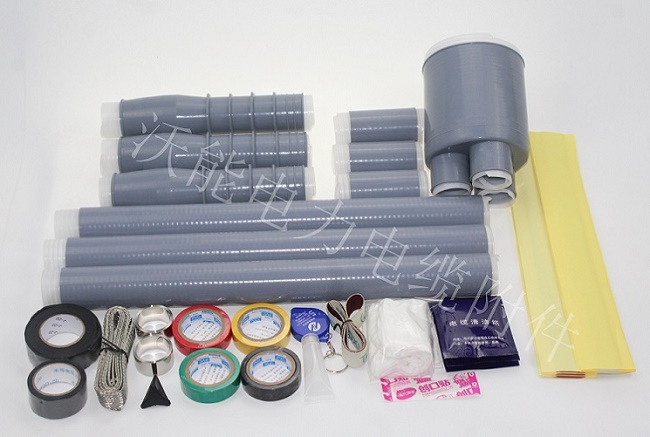

10kv三芯冷缩户内终端

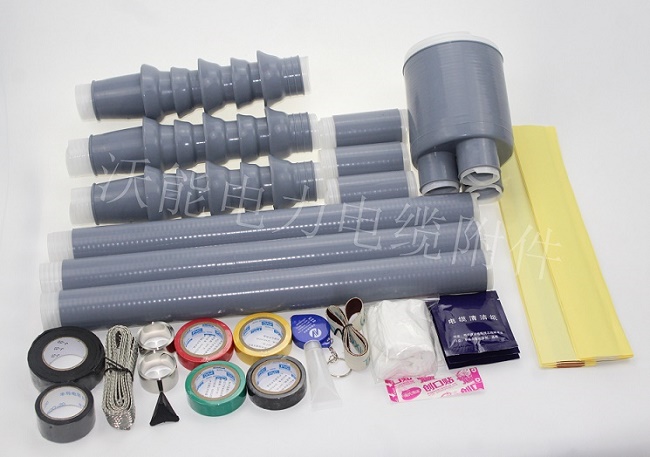

10kv三芯冷缩户外终端
| 单芯电缆终端选型表 | |||
| 15kV | 户内订购型号 | 户外订购型号 | 适用电缆截面(mm2) |
| NLS-15/1.1 | WLS-15/1.1 | 25-50 | |
| NLS-15/1.2 | WLS-15/1.2 | 70-120 | |
| NLS-15/1.3 | WLS-15/1.3 | 150-240 | |
| NLS-15/1.4 | WLS-15/1.4 | 300-400 | |
| 三芯电缆终端选型表 | |||
| 15kV | 户内订购型号 | 户外订购型号 | 适用电缆截面(mm2) |
| NLS-15/3.1 | WLS-15/3.1 | 25-50 | |
| NLS-15/3.2 | WLS-15/3.2 | 70-120 | |
| NLS-15/3.3 | WLS-15/3.3 | 150-240 | |
| NLS-15/3.4 | WLS-15/3.4 | 300-400 | |
| 序号 | 试验项目 | 试验条件及标准 | 试验结果 | 备注 |
| 1 | 工频耐压 | 39kV5min 不闪络、不击穿 | 通过 | |
| 2 | 局部放电 | 在15kV下，放电量≤10pc | 通过 | |
| 3 | 冲击电压试验 | 95kV，±10次 不闪络、不击穿 | 不击穿、不闪络 | |
| 4 | 恒压负荷循环（在空气中） | 导体施加电压23kV，并加热至（95-100）°C。其中温度稳定2h，冷却3h，共3次循环。 | 不击穿及由以下试验评定试验结果 | |
| 5 | 局部放电（正常运行时导体最高温加5-10°C） | 在15kV下，放电量≤10pc | 通过 | |
| 6 | 恒压负荷循环试验 | 导体施加电压23kV，并加热至（95-100）°C。其中温度稳定2h，冷却3h，共60次循环。（30次在空气中，30次在水中） | 不击穿及由以下试验评定试验结果 | |
| 7 | 局部放电（正常运行时导体最高温加5-10°C和环境温度下） | 在15kV下，放电量≤10pc | 通过 | |
| 8 | 热稳定试验 | 在23.0kA下，短路2次，无可见损伤 | 通过 | |
| 9 | 动稳定试验 | 在81kA下，短路1次，无可见损伤 | 通过 | |
| 10 | 冲击电压试验 | 95kV，±10次 | 不击穿、不闪络 | |
| 11 | 交流耐压 | 23kV,15min. | 不击穿、不闪络 | |
| 12 | 潮湿试验 | 11kV，300h | 不发生击穿、闪络和过电流释放 | 户内终端 |
| 13 | 盐雾试验 | 11kV，300h | 不发生击穿、闪络和过电流释放 | 户外终端 |
